本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油机电站发电机机组组供电系统箱的效用： 1、适当合理的都分配好电力。 2、便利对集成运放的开闭操作的。 3、有较高的安会保护登级，能直观性 的展示电线的导通情形。

项目名称：656KW柴油发动机并网发同步电机柜单机配电箱主要元件明细清单
变电源箱主要的元器件封装明细单
序号顺序	明称	要求要求	单位名称	总量	制造厂家
1	塑壳低压断路器	NXM-1250S/3300 1250A	台	1	正泰
2	发电量飞机机组的控制机	HGM6110	只	1	众智
3	并网发直流电机速比调控器	C2002	只	1	孚创
4	直流变压器24v电源板块	DC24V	只	1	众智
5	全自动里头继家用电器	HH54P    DC24V	只	2	正泰
6	中小型中断电器开关	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋扭	LA37-11X/2黑	只	1	国优
9	短路器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	主材		台	2	国优

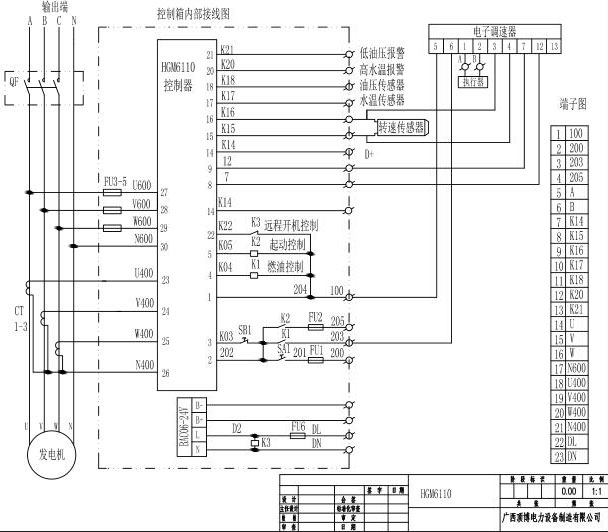

656KW广西顶博发电机组制造单机配电箱元件线路图
